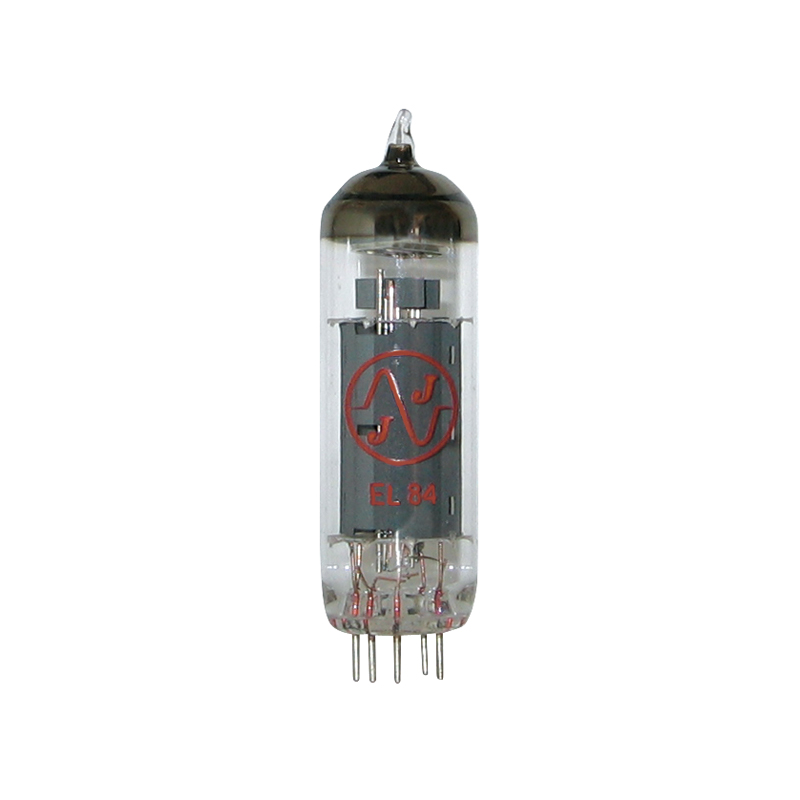

EL84 / 6BQ5-JJ

RF OUTPUT PENTODE. Uf = 6.3V, If = 0.760mA. Characteristic: Ua = 250V, Ug2 = 250V, Ug1 = -7.3V, Ia = 48mA, Ig2 = 5.5mA, S = 11.3mA / V, Ri = 40kOhm, μg1 / g2 = 19. Class A1 amplifier: Ua = 250V, Ug2 = 250V, Rk = 135Ohm, Ia = 48mA, Ig2 = 5.5mA, Ra = 5.2kOhm, Ug1eff (50mW) = 0.3V, Ug1 eff. (N) = 4.3V, N (10 %) 1) = 5.7W, N 2) = 6W, 1) Ug1 fixed fixed grid bias, 2) Ig1 + 0.3μA. Limits: Ua = 300V, Wa = 12W, Ug2 = 300V, Wg2 = 2W, Ug1 = -100V, Ik = 65mA, Rg1 = 1Mohm for automatic bias, Rg1 = 0.3MOhm for fixed bias, Uk / f = 100V. Capacitance: cg / k = 10pF, ca = 5.1pF, cg / a = 0.6pF, cg1f = 0.15pF. Dimensions (H / H with pins x diam.): 71.4 / 77.8 x 22 mm

32,00 €
